As placas-mãe da série de jogos B550 usam um design de MOSFETs PWM + baixo RDS (on) digital de 5 + 3 fases para oferecer suporte aos processadores AMD Ryzen de 3ª geração, oferecendo incrível precisão no fornecimento de energia aos componentes que mais demandam energia, além de oferecer desempenho aprimorado do sistema.
Especificações:
CPU:
- AMD Socket AM4, suporte para: processadores AMD Ryzen ™ de 3ª geração / AMD Ryzen ™ de 3ª geração com processadores gráficos Radeon ™
- TDP: 1?05W
* Consulte "Lista de suporte da CPU" para obter mais informações.
Chipset:
- AMD B550
Memória:
- 4 soquetes DDR4 DIMM que suportam até 128 GB (capacidade DIMM única de 32 GB) de memória do sistema
- Processadores AMD Ryzen ™ de 3ª geração: Suporte para módulos de memória DDR4 4000 (OC) / 3600 (OC) / 3333 (OC) / 3200/2933/2667/2400/2133 MHz
- Nova geração de processadores AMD Ryzen ™ com Radeon ™ Graphics: Suporte para DDR4 4733 (OC) / 4600 (OC) / 4400 (OC) / 4000 (OC) / 3600 (OC) / 3333 (OC) / 3200/2933/2667 / Módulos de memória 2400/2133 MHz
- Arquitetura de memória de canal duplo
- Suporte para módulos de memória ECC sem buffer DIMM 1Rx8 / 2Rx8
- Suporte para módulos de memória DIMM 1Rx8 / 2Rx8 / 1Rx16 sem buffer ECC
- Suporte para módulos de memória Extreme Memory Profile (XMP)
* Consulte "Lista de suporte de memória" para obter mais informações.
Gráficos Onboard:
Integrado na 3ª geração de processadores AMD Ryzen ™ com Radeon ™ Graphics:
- 1 porta DVI-D, com resolução máxima de 1920x1200 a 60 Hz
* A porta DVI-D não suporta conexão D-Sub por adaptador.
- 1 x porta HDMI, suportando uma resolução máxima de 4096x2160 a 60 Hz
* Suporte para a versão HDMI 2.1, HDCP 2.3 e HDR.
* Memória compartilhada máxima de 16 GB
Áudio:
- Codec Realtek ® ALC887
- Áudio de alta definição
- 2/4 / 5.1 / 7.1 canais
* Para configurar o áudio de 7.1 canais, abra o software de áudio e selecione Configurações avançadas do dispositivo> Dispositivo de reprodução para alterar primeiro a configuração padrão. Por favor, visite o site da GIGABYTE para obter detalhes sobre a configuração do software de áudio.
LAN:
- Chip LAN Realtek ® GbE (1000 Mbit / 100 Mbit)
Slots de expansão:
1 slot PCI Express x16 (PCIEX16), integrado na CPU:
- Os processadores AMD Ryzen ™ de 3ª geração suportam o modo PCIe 4.0 x16
- Os processadores AMD Ryzen ™ de terceira geração com gráficos Radeon ™ suportam o modo PCIe 3.0 x16
* Para um desempenho ideal, se apenas uma placa de vídeo PCI Express for instalada, instale-a no slot PCIEX16.
1 slot PCI Express x16 (PCIEX4), integrado no chipset:
- Suporte ao modo PCIe 3.0 x4
1 slot PCI Express x1 (PCIEX1), integrado no chipset:
- Suporte ao modo PCIe 3.0 x1
Interface de Armazenamento:
1 x conector M.2 (M2A_CPU), integrado na CPU, suportando SSDs do soquete 3, chave M, tipo 2242/2260/2280/22110:
- Os processadores AMD Ryzen ™ de 3ª geração suportam SSDs SATA e PCIe 4.0 x4 / x2
- Os processadores AMD Ryzen ™ de terceira geração com gráficos Radeon ™ suportam SSDs SATA e PCIe 3.0 x4 / x2
1 conector M.2 (M2B_SB), integrado no chipset, que suporta SSDs do soquete 3, chave M, tipo 2242/2260/2280:
- Suporte para SSDs SATA e PCIe 3.0 x2
4 conectores SATA de 6 Gb / s, integrados no chipset:
- Suporte para RAID 0, RAID 1 e RAID 10
USB:
CPU:
- 4 portas USB 3.2 Gen 1 no painel traseiro
Chipset:
- 2 portas USB 3.2 Gen 1 disponíveis através do conector USB interno
- 6 x portas USB 2.0 / 1.1 (4 portas no painel traseiro, 2 portas disponíveis através do conector USB interno)
Conectores Internos I/O:
- 1 x conector de alimentação principal ATX de 24 pinos
- 1 x conector de alimentação ATX 12V de 8 pinos
- 1 x header de cooler da CPU
- 2 x header de cooler do sistema
- 2 x header de fita LED endereçáveis
- 2 x header de faixa de LED RGB
- 1 x resfriador de CPU faixa de LED / faixa de LED RGB
- 2 x soquete M.2 3 conectores
- 4 x conectores SATA de 6 Gb / s
- 1 x header do painel frontal
- 1 x conector de áudio no painel frontal
- 1 x conector USB 3.2 Gen 1
- 1 x conector USB 2.0 / 1.1
- 1 x header Trusted Platform Module (TPM) (2x6 pinos, apenas para o módulo GC-TPM2.0_S)
- 1 x header de porta serial
- 1 x jumper clear CMOS
- 1 x botão Q-Flash Plus
Conectores Painel Traseiro:
- 1 porta de teclado / mouse PS / 2
- 1 x porta DVI-D
- 1 x porta HDMI
- 4 x portas USB 3.2 Gen 1
- 4 x portas USB 2.0 / 1.1
- 1 x porta RJ-45
- 3 x tomadas de áudio
Controlador I/O:
- iTE® I/O Controller Chip
Monitoramento H/W:
- Detecção de tensão
- Detecção de temperatura
- Detecção de velocidade do cooler
- Aviso de superaquecimento
- Aviso de falha do cooler
- Controle de velocidade do cooler
* Se a função de controle de velocidade do cooler é suportada, depende do cooler instalado.
BIOS:
- 1 x 256 Mbit de flash
- Uso do BIOS AMI UEFI licenciado
- PnP 1.0a, DMI 2.7, WfM 2.0, SM BIOS 2.7, ACPI 5.0
Características Exclusivas:
- Suporte para o APP Center
* Os aplicativos disponíveis no APP Center podem variar de acordo com o modelo da placa-mãe. As funções suportadas de cada aplicativo também podem variar, dependendo das especificações da placa-mãe.
- @BIOS
- EasyTune
- Fast Boot
- Game Boost
- ON/OFF Charge
- RGB Fusion
- Smart Backup
- System Information Viewer
- Suporte para Q-Flash Plus
- Suporte para Q-Flash
- Suporte para instalação do Xpress
Sistema Operacional:
- Suporte para Windows 10 de 64 bits
Fator de forma:
- Fator de forma Micro ATX; 24.4cm x 24.4cm
Observação:
- Devido às diferentes condições de suporte ao Linux fornecidas pelos fornecedores de chipset, faça o download do driver Linux no site dos fornecedores de chipset ou no site de terceiros.
- A maioria dos fornecedores de hardware / software pode não oferecer mais drivers para suportar Win9X / ME / 2000 / XP. Se houver drivers disponíveis pelos fornecedores, nós os atualizaremos no site da GIGABYTE.
Conteúdo da embalagem:

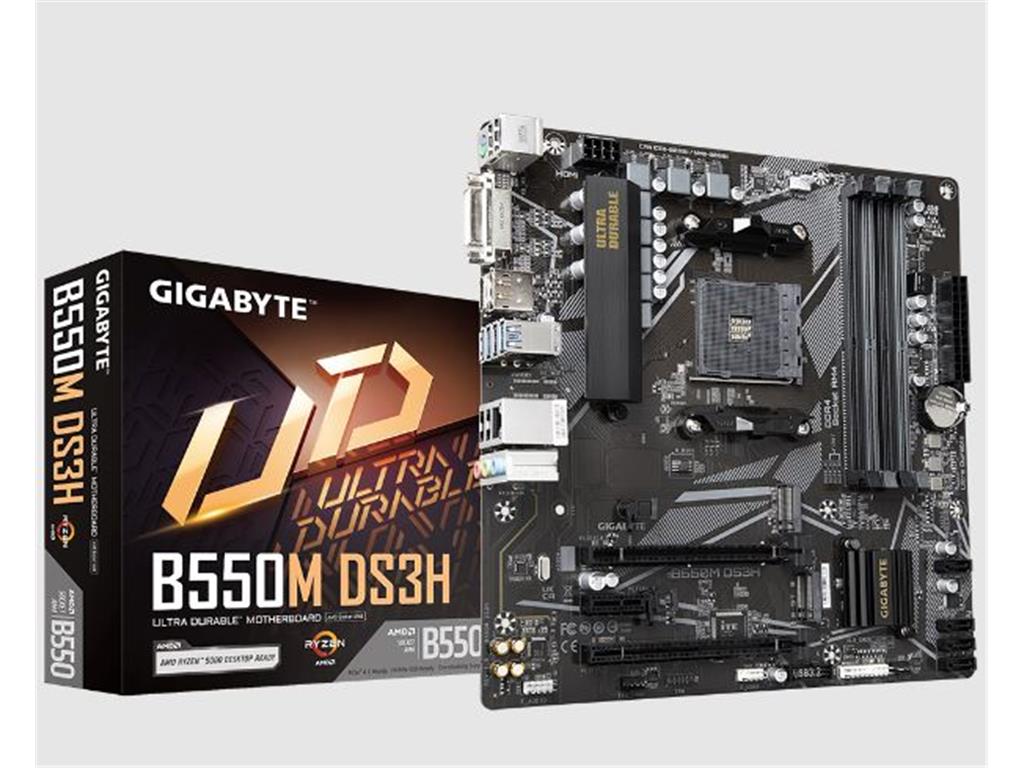

- 1x Placa-Mãe B550M DS3H
- 1x Manual do Usuário
